5-Point Calibration이 3-Point보다 더 정확할까? 교정 포인트 차이와 선택 기준

2026년 8월 28일 읽는 시간 약 18분 조회 13

계측기 교정성적서를 보다 보면 어떤 장비는 3-Point Calibration, 다른 장비는 5-Point Calibration으로 교정되어 있는 경우가 있습니다.

측정점이 많으면 자연스럽게 이런 의문이 생깁니다.

“5-Point Calibration이 3-Point Calibration보다 더 정확한 교정일까?”

결론부터 말하면 반드시 그렇지는 않습니다.

5-Point Calibration은 계측기의 정확도를 높이는 방법이라기보다 측정범위 전체의 오차 특성을 3-Point보다 더 촘촘하게 확인하는 방법에 가깝습니다.

따라서 중요한 것은 단순히 포인트 수가 많으냐 적으냐가 아니라

“이 계측기의 실제 사용 목적과 요구 정확도를 확인하기에 충분한 측정점을 선택했는가?”

입니다.

Calibration Point란 무엇인가

Calibration Point는 계측기를 교정할 때 기준값을 인가하고 계측기의 지시값 또는 출력값과 비교하는 측정 지점을 의미합니다.

예를 들어 측정범위가 0~100 bar인 압력 트랜스미터를 생각해보겠습니다.

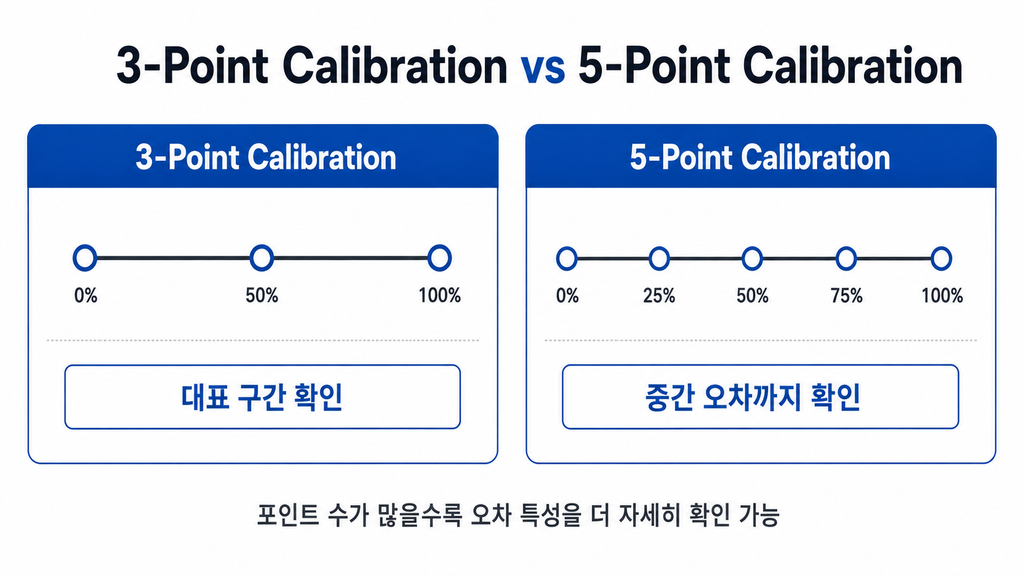

3-Point Calibration이라면 다음과 같이 측정할 수 있습니다.

0%: 0 bar
50%: 50 bar
100%: 100 bar

5-Point Calibration이라면 다음처럼 범위를 더 세분화할 수 있습니다.

0%: 0 bar
25%: 25 bar
50%: 50 bar
75%: 75 bar
100%: 100 bar

여기서 0%, 25%, 50%, 75%, 100%는 측정범위 내에서 어느 위치를 시험하는지를 나타냅니다.

다만 모든 계측기에 반드시 이 비율을 사용해야 하는 것은 아닙니다.

실제 교정점은 다음 조건에 따라 달라질 수 있습니다.

계측기 종류
제조사 권장사항
실제 사용범위
사내 교정 절차
고객 또는 프로젝트 요구조건
필요한 정확도와 교정 목적

3-Point Calibration은 무엇을 확인할까

3-Point Calibration은 측정범위의 대표적인 세 지점을 선택하는 방식입니다.

보통 이해하기 쉬운 형태는

Low → Mid → High

입니다.

즉 0%, 50%, 100%와 같은 구성입니다.

3-Point Calibration의 장점

3-Point Calibration은 측정점이 비교적 적기 때문에 다음과 같은 장점이 있습니다.

교정 절차가 단순함
측정시간이 상대적으로 짧음
Zero, 중간값, Full Scale 상태를 확인하기 쉬움
많은 계측기를 정기적으로 관리할 때 효율적일 수 있음

특히 계측기의 선형 특성이 충분히 알려져 있고 목적상 중간 구간을 세밀하게 분석할 필요가 없다면 3-Point Calibration으로도 필요한 정보를 얻을 수 있습니다.

하지만 단점도 있습니다.

0%, 50%, 100% 사이에 존재하는 오차를 직접 측정하지 못한다는 점입니다.

5-Point Calibration은 무엇이 다른가

5-Point Calibration에서는 측정범위를 더 세분화합니다.

대표적인 구성은 다음과 같습니다.

0% → 25% → 50% → 75% → 100%

측정점이 두 개 추가되면서 25%와 75% 부근의 실제 출력도 확인할 수 있습니다.

따라서 단순히 Zero와 Span 상태뿐 아니라 측정범위 전체에서 오차가 어떤 형태로 변하는지 파악하기가 더 쉬워집니다.

3-Point와 5-Point의 차이는 실제 데이터에서 나타난다

0~100 bar 압력 트랜스미터가 있다고 가정해보겠습니다.

정상적인 계측기라면 입력값에 가까운 값을 표시해야 합니다.

하지만 실제 측정 결과가 다음과 같다고 해보겠습니다.

기준 압력	계측기 지시값	Error
0 bar	0.00 bar	0.00 bar
25 bar	25.30 bar	+0.30 bar
50 bar	50.05 bar	+0.05 bar
75 bar	74.70 bar	-0.30 bar
100 bar	100.00 bar	0.00 bar

여기서 Error는 다음과 같이 계산합니다.

Error = 계측기 지시값 – 기준값

만약 3-Point Calibration으로

0 bar
50 bar
100 bar

만 확인했다면 결과는 상당히 양호하게 보일 수 있습니다.

그러나 5-Point Calibration을 통해 25 bar와 75 bar까지 측정하면 각각 +0.30 bar와 -0.30 bar의 오차가 있다는 사실을 확인할 수 있습니다.

즉 추가된 Calibration Point가 중간 영역의 오차를 발견하는 데 도움을 준 것입니다.

5-Point Calibration의 핵심은 Linearity 확인이다

5-Point Calibration이 유용한 중요한 이유 중 하나가 Linearity, 즉 선형성입니다.

Linearity란 무엇인가

Linearity는 입력값 변화에 따라 출력값이 이상적인 직선 관계를 얼마나 잘 유지하는지를 나타내는 특성입니다.

예를 들어 0~100℃를 4~20mA로 출력하는 온도 트랜스미터라면 이상적인 출력은 다음과 같습니다.

0℃ → 4mA
25℃ → 8mA
50℃ → 12mA
75℃ → 16mA
100℃ → 20mA

입력이 25% 증가할 때마다 출력도 일정하게 증가합니다.

하지만 실제 계측기에서는 센서 특성이나 전자회로 등의 영향으로 중간 구간에서 작은 오차가 나타날 수 있습니다.

측정 포인트가 많아지면 이러한 비선형적인 오차 패턴을 발견할 가능성이 높아집니다.

5-Point Calibration을 하면 계측기가 더 정확해질까

이 부분은 꼭 구분해야 합니다.

5개 지점에서 측정한다고 해서 계측기 Accuracy 자체가 좋아지는 것은 아닙니다.

교정은 기본적으로 계측기의 측정값을 신뢰할 수 있는 기준값과 비교하여 현재 상태를 확인하는 과정입니다.

따라서

3-Point → 계측기 성능을 3곳에서 확인

5-Point → 계측기 성능을 5곳에서 확인

이라고 이해하는 것이 좋습니다.

측정 포인트를 늘리면 계측기 상태를 더 자세하게 확인할 수 있지만, 단순히 측정 횟수를 늘린 것만으로 센서나 트랜스미터의 물리적인 정확도가 향상되는 것은 아닙니다.

필요한 경우 교정 결과를 바탕으로 별도의 조정이나 보정 작업이 이루어질 수 있습니다.

5-Point Calibration이 유리한 경우

모든 계측기에 5-Point Calibration을 적용할 필요는 없지만 다음과 같은 경우에는 측정점을 늘리는 것이 유용할 수 있습니다.

1. 측정범위가 넓은 경우

측정범위가 넓다면 Low, Mid, High 세 점만으로 전체 특성을 충분히 파악하기 어려울 수 있습니다.

중간 측정점을 추가하면 Range 전체의 오차 상태를 더 자세하게 볼 수 있습니다.

2. Linearity 확인이 중요한 경우

센서와 트랜스미터의 선형성이 중요한 경우에는 여러 구간을 측정하는 것이 유리합니다.

특히 25%와 75% 부근에서 발생하는 오차는 3-Point 방식에서는 직접 확인하기 어렵습니다.

3. 계측값이 중요한 공정에 사용되는 경우

제품 품질이나 정밀한 공정 제어에 직접 영향을 주는 계측기라면 전체 측정범위의 상태를 보다 자세하게 확인할 필요가 있을 수 있습니다.

다만 필요한 측정점 수는 공정 중요도만으로 결정하기보다 사내 절차와 기술적인 요구사항을 함께 검토해야 합니다.

4. 중간 운전영역이 중요한 경우

계측기의 Range는 0~100 bar이지만 실제 공정에서는 주로 60~80 bar를 사용하는 경우가 있습니다.

이때는 단순한 0%, 50%, 100%보다 실제 사용영역을 포함하는 Calibration Point 구성이 더 유용할 수 있습니다.

즉 Calibration Point를 반드시 균등하게 나누는 것보다 실제 사용범위를 고려하는 것도 중요합니다.

3-Point Calibration으로 충분할 수 있는 경우

반대로 무조건 5-Point가 필요한 것도 아닙니다.

다음과 같은 경우에는 3-Point Calibration이 목적에 적합할 수 있습니다.

제조사가 3개 측정점을 권장하는 경우
사내 교정 절차에서 3-Point를 규정한 경우
계측기의 선형성이 충분히 검증된 경우
단순 모니터링 목적으로 사용하는 계측기
제한된 범위에서 사용하는 계측기
교정 목적이 Zero와 Span 상태 확인에 가까운 경우

핵심은 포인트 수가 많을수록 무조건 좋은 것이 아니라 필요한 정보를 얻을 수 있는 만큼 설정하는 것입니다.

상승·하강 Calibration은 왜 따로 할까

3-Point와 5-Point를 이해할 때 함께 알아두면 좋은 것이 상승과 하강 측정입니다.

예를 들어 5-Point Calibration에서 압력을 다음과 같이 증가시킬 수 있습니다.

0% → 25% → 50% → 75% → 100%

그 후 다시 압력을 낮추면서

100% → 75% → 50% → 25% → 0%

로 측정할 수도 있습니다.

이렇게 같은 측정점을 상승과 하강 방향에서 각각 측정하면 또 다른 계측기 특성을 확인할 수 있습니다.

바로 Hysteresis입니다.

Hysteresis란 무엇인가

Hysteresis는 동일한 입력값인데도 입력이 증가하는 과정과 감소하는 과정에서 계측기의 지시값이 서로 다르게 나타나는 현상입니다.

예를 들어 실제 압력이 50 bar일 때

상승 측정: 50.10 bar
하강 측정: 49.90 bar

가 표시된다면 입력 방향에 따라 0.20 bar의 차이가 나타난 것입니다.

따라서 정밀한 계측기 평가에서는 단순한 Point 수뿐 아니라 상승·하강 측정을 실시했는지도 중요한 정보가 될 수 있습니다.

5-Point Calibration과 5번 측정은 같은 뜻일까

반드시 같은 의미는 아닙니다.

5-Point Calibration은 보통 서로 다른 5개의 기준값에서 측정한다는 의미입니다.

반면 동일한 한 지점에서 5번 반복 측정하는 것은 다른 목적을 가지고 있습니다.

동일 조건에서 여러 번 반복 측정하면 주로 Repeatability, 반복성을 확인하는 데 활용할 수 있습니다.

Repeatability란 무엇인가

Repeatability는 같은 조건에서 같은 값을 반복 측정했을 때 결과가 얼마나 서로 비슷하게 나타나는지를 의미합니다.

따라서

여러 Range 위치를 측정 → Linearity와 범위별 Error 확인
같은 위치를 반복 측정 → Repeatability 확인

이라는 차이가 있습니다.

교정성적서를 볼 때 두 개념을 혼동하지 않는 것이 중요합니다.

Calibration Point 수와 측정불확도도 다른 개념이다

측정 포인트가 많으면 교정 결과가 더 정밀해 보일 수 있지만 측정 포인트 수와 Measurement Uncertainty는 서로 다른 개념입니다.

Measurement Uncertainty란 무엇인가

측정불확도는 측정 결과에 어느 정도의 불확실성이 존재하는지를 정량적으로 나타내는 값입니다.

측정불확도에는 다음과 같은 요소가 영향을 줄 수 있습니다.

기준기의 측정불확도
기준기와 계측기의 분해능
반복 측정의 변동
환경조건
측정방법
교정 시스템의 특성

따라서

3-Point에서 5-Point로 측정점을 늘렸다고 해서 각 측정 결과의 불확실성이 자동으로 절반으로 감소하는 것은 아닙니다.

두 개념을 구분해서 볼 필요가 있습니다.

3-Point와 5-Point는 Calibration Tolerance와도 다르다

Calibration Point는 어디에서 측정할 것인지를 정하는 개념입니다.

반면 Calibration Tolerance는 측정된 Error를 어디까지 허용할 것인지를 정하는 기준입니다.

예를 들어 5-Point Calibration으로

0%
25%
50%
75%
100%

를 측정하더라도 각각의 측정 결과가 허용범위 안에 있는지는 별도의 Tolerance 기준으로 판단해야 합니다.

따라서

Point = 측정 위치

Tolerance = 허용 가능한 오차 범위

라고 구분하면 이해하기 쉽습니다.

As Found 데이터에서 포인트 수가 중요한 이유

계측기 교정 결과를 분석할 때는 As Found 데이터를 확인하는 것이 중요합니다.

As Found란 무엇인가

As Found는 계측기를 조정하기 전에 처음 발견된 상태에서 측정한 결과입니다.

5-Point As Found 데이터가 있다면 Range 전체에서 오차가 어떻게 발생하고 있는지를 확인할 수 있습니다.

예를 들어

모든 Point에서 +0.2% 정도 → Zero 또는 Offset 계열 변화 검토
0%에서는 정상인데 100%로 갈수록 Error 증가 → Span 계열 변화 검토
중간 구간에서만 Error 증가 → Linearity 검토

처럼 계측기의 상태를 분석할 수 있습니다.

따라서 포인트가 많다는 것의 진짜 장점은 계측기의 오차 패턴을 더 자세하게 볼 수 있다는 점입니다.

Calibration Point는 반드시 0·25·50·75·100%로 해야 할까

그렇지는 않습니다.

5-Point Calibration이라고 해서 반드시 0%, 25%, 50%, 75%, 100%만 사용해야 하는 것은 아닙니다.

예를 들어 공정의 실제 운전범위가 특정 영역에 집중되어 있다면 다음처럼 구성할 수도 있습니다.

0~100 bar 계측기에서 주 운전영역이 60~80 bar라면

0 bar
50 bar
60 bar
80 bar
100 bar

처럼 실제 중요한 범위를 포함하는 방법을 검토할 수 있습니다.

다만 임의로 변경하기보다는 다음 기준을 먼저 확인하는 것이 좋습니다.

제조사 권장 교정방법
적용되는 사내 교정절차
고객 또는 프로젝트 요구조건
실제 운전범위
계측기의 정확도 요구사항
필요한 Linearity 확인 범위

3-Point와 5-Point Calibration 비교

구분	3-Point Calibration	5-Point Calibration
대표 측정점	0·50·100%	0·25·50·75·100%
측정시간	상대적으로 짧음	상대적으로 길어짐
범위 확인	대표 구간 중심	전체 Range를 더 세밀하게 확인
Linearity 확인	제한적	상대적으로 유리
중간구간 Error 발견	제한적	상대적으로 유리
계측기 Accuracy 향상	아님	아님
활용 목적	기본적인 상태 확인	상세한 Error 특성 확인
