교정성적서 As Found As Left 차이｜계측기 교정 결과 보는 법

2026년 8월 22일 읽는 시간 약 13분 조회 34

계측기 교정성적서를 받아보면 As Found As Left 항목을 자주 볼 수 있습니다. As Found와 As Left 차이를 정확히 이해해야 계측기의 교정 전·후 상태를 올바르게 판단할 수 있습니다.

보통은 As Found를 ‘교정 전’, As Left를 ‘교정 후’라고 이해합니다. 틀린 설명은 아니지만, 실무에서는 이 두 데이터를 단순히 전후 값으로만 보면 중요한 정보를 놓칠 수 있습니다.

특히 As Found 값이 허용오차를 벗어났는데 As Left가 정상으로 돌아온 경우라면, “교정했으니 이제 정상이다”로 끝낼 문제가 아닐 수 있습니다.

왜냐하면 As Found에는 그 계측기가 교정실에 들어오기 직전까지 어떤 상태로 사용되고 있었는지에 대한 정보가 담겨 있기 때문입니다.

이번 글에서는 Calibration에서 As Found와 As Left가 각각 무엇을 의미하는지, 두 데이터의 차이를 어떻게 해석해야 하는지 실무 관점에서 알아보겠습니다.

Calibration과 Adjustment는 같은 작업이 아닙니다

먼저 가장 많이 혼동하는 개념부터 구분해야 합니다.

Calibration(교정)은 기준이 되는 표준기와 대상 계측기의 값을 비교해 어느 정도의 차이가 있는지 확인하고 그 결과를 기록하는 과정입니다.

반면 Adjustment(조정)는 계측기의 Zero, Span 또는 내부 보정계수 등을 변경해 측정 오차를 줄이는 작업입니다.

즉,

Calibration: 현재 오차가 얼마인지 확인
Adjustment: 계측기의 값을 실제로 변경
Verification: 조정 후 요구 성능을 만족하는지 다시 확인

으로 구분할 수 있습니다.

따라서 계측기를 교정했다고 해서 반드시 조정을 했다는 의미는 아닙니다. 실제 교정 절차에서는 먼저 As Found 상태를 측정하고, 필요할 경우 조정한 뒤 As Left 상태를 다시 확인하는 방식이 널리 사용됩니다. (Fluke)

As Found란 무엇인가

As Found는 말 그대로 계측기를 ‘처음 발견한 상태’, 즉 조정이나 수리를 하기 전 상태에서 측정한 교정 데이터입니다.

예를 들어 0~10 bar 범위의 압력 트랜스미터를 교정한다고 가정해 보겠습니다.

표준 압력이 10.00 bar인데 트랜스미터가 10.18 bar를 표시한다면 다음과 같이 볼 수 있습니다.

기준값: 10.00 bar
계측기 표시값: 10.18 bar
오차: +0.18 bar
허용오차: ±0.10 bar

이 경우 As Found 상태에서는 허용범위를 벗어나 있습니다.

이처럼 As Found 데이터는 단순히 “교정하기 전 값” 이상의 의미를 갖습니다.

최근 교정 이후 실제 현장에서 사용되던 계측기의 상태를 추정할 수 있는 가장 중요한 데이터 중 하나이기 때문입니다.

As Found가 허용오차를 벗어났다면 무엇을 확인해야 할까

As Found에서 허용오차를 벗어난 상태를 일반적으로 OOT(Out of Tolerance)라고 표현합니다.

OOT는 설정된 허용오차 범위를 벗어난 상태를 의미합니다.

예를 들어 압력계가 허용오차 ±0.1 bar 조건에서 +0.18 bar의 오차를 보였다면 단순히 계측기를 조정하는 것에서 끝내지 않고 다음 사항도 검토할 필요가 있습니다.

이전 교정 이후 이 계측기가 어디에 사용됐는가
어느 측정 구간에서 오차가 컸는가
해당 오차가 공정 판단이나 검사 결과에 영향을 줄 가능성이 있는가
이전 교정 결과에서도 비슷한 방향의 Drift가 나타났는가
현재 교정주기가 계측기 특성에 적절한가

여기서 Drift(드리프트)란 시간이 지나면서 계측기의 측정값이 기준값에서 서서히 벗어나는 현상을 말합니다.

As Found 데이터를 여러 교정 주기에 걸쳐 비교하면 계측기의 장기적인 Drift 경향을 확인하는 데 도움이 됩니다. NIST의 교정 절차 자료에서도 As Found 데이터는 교정주기를 설정하거나 모니터링하는 데 중요한 정보로 설명됩니다. (NIST 기술 시리즈 출판물)

As Left란 무엇인가

As Left는 필요한 조정이나 수리 작업을 마친 뒤, 계측기를 다시 사용할 수 있는 상태에서 측정한 데이터를 의미합니다.

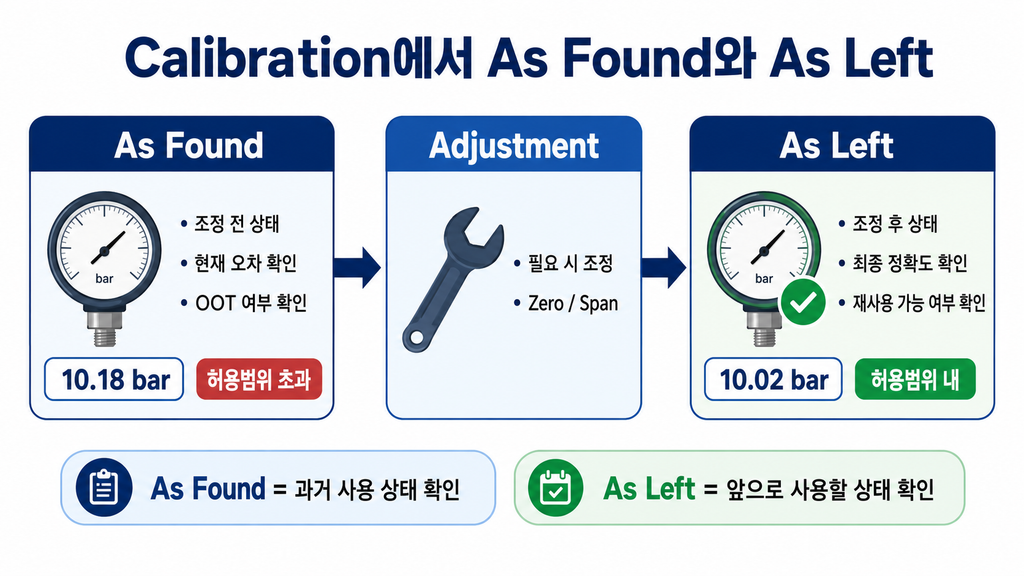

앞의 압력 트랜스미터를 조정한 뒤 다시 측정했다고 가정해 보겠습니다.

기준값: 10.00 bar
As Found: 10.18 bar
조정 후 As Left: 10.02 bar
허용오차: ±0.10 bar

As Found에서는 +0.18 bar로 허용범위를 벗어났지만, As Left에서는 +0.02 bar로 허용범위 안에 들어왔습니다.

따라서 계측기는 조정 후 요구된 허용기준을 만족한다고 판단할 수 있습니다.

중요한 점은 As Left가 좋다고 해서 As Found 문제가 사라지는 것은 아니라는 것입니다.

As Left는 앞으로 사용할 계측기의 상태를 확인하는 데이터이고, As Found는 이전 사용기간의 상태를 평가하는 데 필요한 데이터입니다.

As Found와 As Left를 한눈에 비교하면

구분	As Found	As Left
측정 시점	조정·수리 전	조정·수리 후
주요 목적	기존 계측기 상태 확인	교정 후 최종 상태 확인
핵심 질문	지금까지 얼마나 정확했는가	앞으로 사용할 수 있는 상태인가
OOT 판단 활용	매우 중요	최종 적합 여부 확인
Drift 분석	중요	다음 교정의 기준 데이터로 활용 가능
조정 여부	조정 전	필요 시 조정 후

두 데이터를 함께 봐야 계측기의 상태 변화를 제대로 이해할 수 있습니다.

As Found와 As Left 값이 같을 수도 있습니다

교정성적서에 As Found와 As Left가 있다고 해서 반드시 두 값이 달라야 하는 것은 아닙니다.

As Found 측정 결과가 처음부터 허용오차 안에 있고 별도의 조정이 필요하지 않았다면, 장비가 들어온 상태와 나가는 상태가 사실상 같을 수 있습니다.

일부 교정 시스템에서는 이런 상태를 Found-Left와 같이 구분해 표시하기도 합니다. 즉, 계측기가 들어왔을 때부터 정상 상태였으며 조정 없이 같은 상태로 반환되었다는 의미입니다. (Fluke Media)

따라서 As Found와 As Left 값이 비슷하다고 해서 교정이 잘못된 것은 아닙니다.

오히려 장기간 사용했는데도 As Found가 안정적으로 허용범위 안에 있다면 계측기의 장기 안정성이 양호하다는 판단 자료가 될 수 있습니다.

교정성적서에서는 숫자 하나보다 변화 방향을 봐야 합니다

예를 들어 동일한 압력 트랜스미터의 As Found 최대오차가 다음과 같이 변했다고 가정해 보겠습니다.

1차 교정: +0.02 bar
2차 교정: +0.04 bar
3차 교정: +0.07 bar
4차 교정: +0.09 bar

모든 값이 허용오차 ±0.10 bar 안에 있기 때문에 각각의 교정 결과만 보면 모두 적합입니다.

하지만 시간 흐름을 보면 오차가 한 방향으로 계속 증가하고 있습니다.

이런 현상이 반복된다면 다음 교정 시점에는 허용오차를 벗어날 가능성을 검토할 수 있습니다.

따라서 교정 관리에서는 단순한 Pass/Fail뿐 아니라 As Found의 장기 추세를 함께 관리하는 것이 중요합니다.

모든 측정점의 오차를 확인해야 합니다

계측기의 오차는 전체 범위에서 동일하게 나타나지 않을 수 있습니다.

0~10 bar 압력 트랜스미터라면 일반적으로 여러 측정점을 이용해 상태를 확인할 수 있습니다.

예를 들면,

0%
25%
50%
75%
100%

와 같은 여러 지점에서 기준값과 계측기 표시값을 비교합니다.

0% 부근에서만 오차가 크다면 Zero와 관련된 특성을 의심할 수 있고, 범위가 증가할수록 오차가 커진다면 Span이나 선형성 특성을 추가로 살펴볼 수 있습니다.

따라서 성적서의 마지막 Pass 또는 Fail 표시만 보기보다 어느 측정점에서 얼마나 오차가 발생했는지 확인하는 것이 더 중요합니다.

Error와 Correction도 구분해야 합니다

교정성적서에서는 Error와 Correction이라는 용어도 자주 등장합니다.

Error(오차)는 일반적으로 기준값과 계측기 측정값 사이의 차이를 의미합니다.

예를 들어 기준값이 100.00이고 계측기가 100.20을 표시했다면, 특정 정의에서는 오차를 +0.20으로 표현할 수 있습니다.

반면 Correction(보정값)은 측정 결과를 기준값에 가깝게 만들기 위해 적용하는 값이므로 오차와 반대 부호가 될 수 있습니다.

다만 교정기관이나 성적서에서 사용하는 부호 정의가 다를 수 있으므로 반드시 해당 성적서에 기재된 Error 또는 Correction의 정의를 확인해야 합니다.

숫자의 부호만 보고 임의로 판단해서는 안 됩니다.

측정불확도도 함께 봐야 합니다

교정 결과가 허용기준에 매우 가까운 경우에는 단순한 오차값만으로 판단하기 어려운 경우도 있습니다.

이때 확인해야 하는 개념이 Measurement Uncertainty, 측정불확도입니다.

측정불확도는 측정 결과에 어느 정도의 불확실성이 포함되어 있는지를 나타내는 값입니다.

예를 들어 허용오차가 ±0.10이고 측정결과가 +0.09라면 숫자상으로는 허용범위 안에 있습니다.

하지만 실제 적합성 판단에서는 교정기관의 측정불확도와 적용된 Decision Rule(판정 규칙) 등을 함께 고려할 수 있습니다.

따라서 허용한계에 매우 가까운 값을 단순히 “Pass니까 문제없다”고 해석하기보다는 성적서의 불확도와 판정 기준을 함께 확인하는 것이 좋습니다.

As Found가 중요한 가장 현실적인 이유

현장에서 As Found 데이터가 중요한 이유를 한 문장으로 정리하면 다음과 같습니다.

As Left는 계측기의 앞으로를 보여주고, As Found는 계측기의 과거를 추적하는 단서가 됩니다.

특히 품질이나 공정 관리에 직접 사용되는 계측기라면 As Found OOT가 발생했을 때 다음과 같은 판단 자료로 활용할 수 있습니다.

과거 측정 결과 영향 검토
계측기 Drift 분석
교정주기 조정 검토
반복적으로 오차가 발생하는 측정구간 확인
계측기 수리 또는 교체 여부 검토

그래서 교정성적서를 관리할 때 As Left 결과만 저장하기보다 As Found 데이터까지 함께 관리하는 것이 계측기의 장기 상태를 파악하는 데 훨씬 유용합니다. As Found/As Left 데이터를 이용하면 OOT가 과거 공정에 미친 영향을 검토하고 교정주기를 재평가하는 데도 활용할 수 있습니다. (Transcat)
