계측기 교정성적서를 확인하다 보면 Traceability, Reference Standard, Calibration Standard 같은 표현을 자주 보게 됩니다.

그런데 여기서 한 가지 궁금증이 생깁니다.

“국가표준과 연결되어 있다는 문구만 있으면 이 계측기의 측정값을 믿을 수 있다는 뜻일까?”

결론부터 말하면 그렇지 않습니다.

계측에서 말하는 Traceability는 단순히 유명한 기관이나 국가표준의 이름이 적혀 있다는 뜻이 아니라, 현장에서 사용하는 계측기의 측정 결과가 끊어지지 않는 교정의 연결고리를 통해 상위 측정표준과 연결되고, 그 과정의 측정불확도를 확인할 수 있는 상태를 의미합니다.

그리고 이 연결고리에서 실제 계측기를 비교하는 기준 역할을 하는 것이 Reference Standard입니다.

두 개념을 함께 이해하면 교정성적서를 볼 때 무엇을 확인해야 하는지도 훨씬 명확해집니다.

Traceability란 무엇인가

계측 분야에서 Traceability는 일반적으로 Metrological Traceability, 측정소급성을 의미합니다.

쉽게 표현하면

“이 측정값의 기준을 계속 거슬러 올라갔을 때 어디까지 연결되는가?”

를 설명하는 개념입니다.

예를 들어 현장에서 사용하는 압력 트랜스미터를 생각해보겠습니다.

이 트랜스미터를 교정하기 위해 압력 기준기를 사용합니다.

그 압력 기준기 역시 일정 기간마다 더 높은 수준의 기준기를 이용해 교정됩니다.

그 상위 기준기도 다시 더 높은 측정표준과 비교됩니다.

개념적으로는 다음과 같은 구조입니다.

(현장 계측기 → 교정용 기준기 → Reference Standard → 상위 측정표준 → 국가측정표준)

이처럼 측정 결과가 연속적인 교정 단계를 통해 기준과 연결되는 것이 Traceability의 핵심입니다.

Traceability에서 가장 중요한 것은 ‘끊어지지 않는 연결’이다

Traceability를 설명할 때 자주 등장하는 표현이 Unbroken Chain, 즉 끊어지지 않는 연결고리입니다.

예를 들어 A 계측기를 B 기준기로 교정하고 B 기준기를 C 기준기로 교정했다면 각각의 관계를 확인할 수 있어야 합니다.

단순히

A → 국가표준

이라고 적어 놓는 것만으로 충분한 것은 아닙니다.

실제로는 다음과 같은 정보가 연결되어야 합니다.

• 어떤 기준기를 사용했는가
• 기준기의 교정 상태는 유효한가
• 기준기는 어떤 상위 표준으로 교정됐는가
• 각 단계의 측정불확도는 얼마인가
• 교정 결과가 문서로 관리되는가
• 필요한 경우 상위 단계까지 추적할 수 있는가

즉 Traceability는 하나의 문구가 아니라 측정값의 신뢰성을 설명하는 체계에 가깝습니다.

Reference Standard란 무엇인가

Reference Standard는 우리말로 흔히 기준표준, 기준기, 참조표준 등으로 표현됩니다.

계측 분야에서는 특정 조직이나 장소에서 다른 측정표준이나 계측기를 교정하기 위해 기준으로 사용하는 높은 수준의 측정표준을 의미합니다.

쉽게 말하면

“다른 계측기의 값이 맞는지 비교할 때 기준으로 사용하는 장비”

입니다.

예를 들어 공장에서 0~10 bar 압력 트랜스미터를 관리한다고 가정해보겠습니다.

현장 트랜스미터를 교정하기 위해 더 높은 성능의 Digital Pressure Calibrator를 사용한다면 이 장비가 교정 시스템에서 기준 역할을 할 수 있습니다.

중요한 점은 Reference Standard 역시 영원히 정확한 장비는 아니라는 것입니다.

Reference Standard 자체도 주기적으로 상위 측정표준과 비교하거나 교정하여 성능을 확인해야 합니다.

Reference Standard도 반드시 교정이 필요한 이유

흔히 이런 의문이 생깁니다.

“기준기는 기준이니까 정확한 것 아닌가?”

기준기 역시 실제 측정기기입니다.

따라서 시간이 지나면서 다음과 같은 변화가 발생할 수 있습니다.

• Zero Drift
• Span Drift
• 장기 안정도 변화
• 센서 특성 변화
• 전자회로 특성 변화
• 환경조건에 따른 영향

그래서 Reference Standard도 정해진 관리체계에 따라 상태를 확인하고 필요한 교정을 수행합니다.

기준기의 정확도가 확인되지 않은 상태라면 그 기준기로 교정한 다른 계측기의 측정 결과에도 신뢰성 문제가 생길 수 있습니다.

Traceability와 Reference Standard의 관계

두 개념을 아주 간단하게 구분하면 다음과 같습니다.

Traceability

측정 결과가 상위 측정표준까지 어떻게 연결되어 있는가

Reference Standard

그 연결 과정에서 비교의 기준으로 사용하는 측정표준

즉 Reference Standard는 Traceability를 형성하는 연결고리 중 하나라고 볼 수 있습니다.

예를 들어 다음과 같은 교정 구조가 있다고 해보겠습니다.

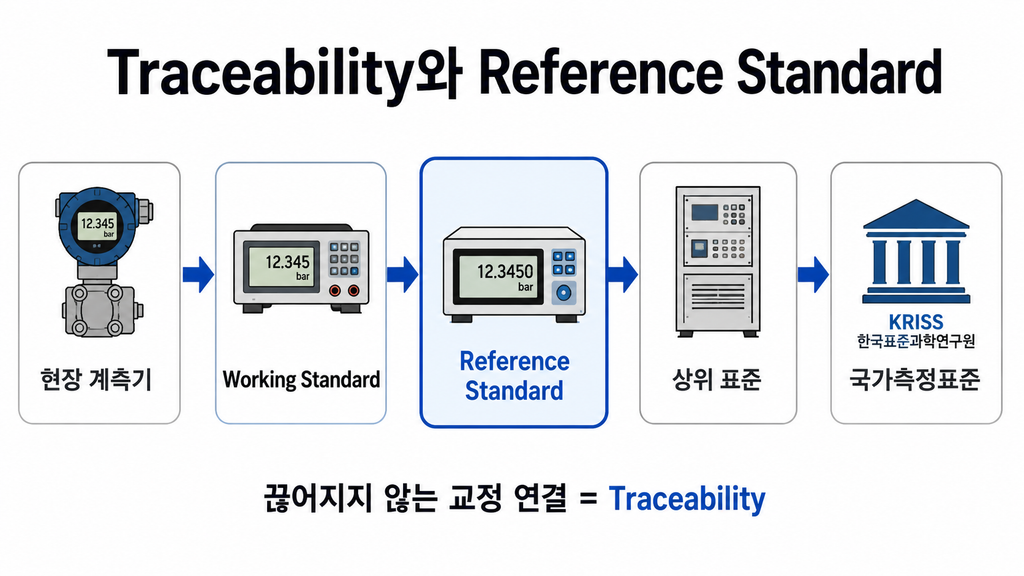

(현장 압력 트랜스미터 → Working Standard → Reference Standard →

상위 교정기관의 측정표준 → 국가측정표준)

이런 연결 구조를 통해 현장 계측기의 측정 결과에 대한 Traceability를 확보할 수 있습니다.

Working Standard와 Reference Standard는 무엇이 다른가

현장에서 혼동하기 쉬운 개념이 Working Standard입니다.

Working Standard란

일상적인 교정이나 측정에 반복적으로 사용하는 측정표준을 의미합니다.

쉽게 말하면 현장에서 자주 사용하는 실무용 기준기라고 생각할 수 있습니다.

예를 들어 계측실에 다음과 같은 두 대의 압력 기준기가 있다고 가정해보겠습니다.

• A 장비: 현장 트랜스미터 교정에 매일 사용
• B 장비: A 장비의 상태를 확인하고 더 높은 수준의 기준으로 관리

이런 구조라면 조직의 관리체계에 따라

• A → Working Standard
• B → Reference Standard

와 같은 역할을 부여할 수 있습니다.

다만 장비의 명칭만으로 역할이 결정되는 것은 아닙니다.

동일한 모델의 장비라도 조직의 측정표준 관리체계에서 어떤 목적으로 지정되어 사용하는가에 따라 역할이 달라질 수 있습니다.

Reference Standard가 현장 계측기보다 정확해야 하는 이유

교정을 한다는 것은 기준값과 계측기의 측정값을 비교하는 과정입니다.

그런데 기준기로 사용하는 장비의 오차나 불확실성이 교정 대상과 비슷하거나 더 크다면 결과를 명확하게 판단하기 어려워집니다.

예를 들어 교정 대상 온도계의 허용오차가 ±0.5℃라고 가정해보겠습니다.

그런데 기준기의 측정불확도가 ±0.4℃ 수준이라면 측정 결과가 허용한계 부근에 있을 때 계측기가 실제로 적합한지 판단하기가 어려워질 수 있습니다.

따라서 교정에서는 일반적으로 교정 대상보다 충분한 측정능력을 갖춘 기준기를 선택합니다.

이때 함께 고려해야 하는 개념이 Measurement Uncertainty입니다.

Measurement Uncertainty란 무엇인가

Measurement Uncertainty는 측정불확도를 의미합니다.

측정값이 하나의 정확한 숫자처럼 보여도 실제 측정에는 여러 불확실한 요소가 존재합니다.

예를 들어 압력교정에서는 다음과 같은 요소가 영향을 줄 수 있습니다.

• Reference Standard의 불확도
• 기준기의 분해능
• 교정 대상 계측기의 분해능
• 반복 측정값의 변동
• 주변 온도
• 설치 상태
• 교정 방법

이러한 요소를 평가하여 측정 결과가 어느 정도 범위의 불확실성을 가지고 있는지를 표현하는 것이 측정불확도입니다.

Traceability에서 측정불확도가 중요한 이유도 여기에 있습니다.

단순히 상위 표준과 연결되어 있다는 사실뿐 아니라 각 교정 단계가 측정 결과에 어느 정도의 불확실성을 추가하는지도 파악해야 하기 때문입니다.

Traceability는 Accuracy와 같은 뜻이 아니다

이 부분도 자주 혼동합니다.

Traceability가 확보되었다고 해서 해당 계측기가 무조건 정확하다는 뜻은 아닙니다.

예를 들어 어떤 압력계가 국가측정표준까지 연결된 기준기를 이용해 정상적인 방법으로 교정되었다고 해보겠습니다.

교정 결과 오차가 매우 크게 나타날 수도 있습니다.

이 경우에도 교정 결과 자체는 추적 가능한 측정체계를 통해 얻은 결과일 수 있습니다.

즉

Traceability = 측정 결과가 어떤 기준과 연결되어 있는가

이고

Accuracy = 계측기의 측정값이 기준값에 얼마나 가까운가

입니다.

서로 관련은 있지만 같은 개념은 아닙니다.

Traceability가 있다고 해서 Calibration 결과가 PASS라는 뜻도 아니다

또 하나 중요한 차이가 있습니다.

Traceability가 확보되었다는 것은 계측기가 허용오차 안에 있다는 뜻이 아닙니다.

예를 들어 압력계 교정 결과가 다음과 같다고 가정해보겠습니다.

• 기준값: 10.00 bar
• 계측기 지시값: 10.20 bar
• Error: +0.20 bar
• Calibration Tolerance: ±0.10 bar

이 측정이 적절한 Reference Standard를 사용하여 Traceability가 확보된 상태에서 수행되었다고 하더라도 계측기의 Error는 Tolerance를 벗어납니다.

따라서

Traceability = 측정 결과의 연결성과 신뢰 기반

Tolerance = 허용 가능한 오차 범위

PASS/FAIL = 정해진 판정기준에 따른 적합성 판단

으로 구분해야 합니다.

교정성적서에서는 Traceability를 어떻게 확인할까

교정성적서를 검토할 때는 단순히 Traceable이라는 단어가 있는지만 확인하기보다 다음 내용을 살펴보는 것이 좋습니다.

1. 사용한 기준기 정보

성적서나 관련 기록에서 교정에 사용한 Reference Standard 또는 Calibration Standard를 확인할 수 있는지 봅니다.

예를 들면

• 기준기 명칭
• 제조사
• 모델
• 관리번호
• 교정 상태

등입니다.

2. 기준기의 교정 유효성

기준기로 사용한 장비가 적절하게 관리되고 있는지도 중요합니다.

교정주기가 지난 기준기를 사용했다면 측정 결과의 신뢰성을 평가할 때 추가 검토가 필요할 수 있습니다.

3. 상위 측정표준과의 연결

기준기가 어떤 교정체계를 통해 상위 측정표준과 연결되는지를 확인합니다.

중요한 것은 유명한 기관의 이름이 적혀 있느냐가 아니라 실제로 연속적인 교정 연결을 설명할 수 있느냐입니다.

4. Measurement Uncertainty

교정 결과와 함께 측정불확도가 제공되는지도 확인합니다.

특히 정밀한 계측기나 허용오차가 작은 장비에서는 측정불확도가 적합성 판단에 중요한 영향을 미칠 수 있습니다.

5. 교정 방법과 조건

필요한 경우 다음 항목도 확인합니다.

• 사용한 교정방법
• 환경조건
• 측정범위
• Calibration Point
• 기준기의 측정능력

교정성적서 번호가 있다고 Traceability가 자동으로 확보될까

교정성적서가 있다는 사실은 중요한 기록이지만 성적서 번호 하나만으로 Traceability가 완성된다고 보기는 어렵습니다.

측정소급성을 설명하려면 교정 결과와 함께 그 측정이 어떤 기준을 이용해 수행되었고, 기준기는 다시 어떤 상위 측정표준과 연결되어 있는지를 추적할 수 있어야 합니다.

따라서 실무에서는 교정성적서뿐 아니라

• 기준기 관리기록
• 교정 이력
• 측정불확도
• 교정 절차
• 장비 식별정보

등을 함께 관리하게 됩니다.

국가표준에 직접 교정받아야 Traceability가 생길까

반드시 모든 현장 계측기를 국가측정표준기관에 직접 보내야 하는 것은 아닙니다.

실제 산업현장에서는 여러 단계의 교정 체계를 통해 측정소급성을 연결하는 방식이 일반적입니다.

개념적으로는 다음처럼 구성될 수 있습니다.

(국가측정표준 → 상위 교정기관의 표준 → Reference Standard →

Working Standard → 현장 계측기)

즉 중요한 것은 모든 계측기가 국가표준과 직접 비교되는 것이 아니라 각 단계가 적절한 교정과 측정불확도 평가를 통해 끊어지지 않고 연결되는 것입니다.

SI 단위와 Traceability의 관계

많은 산업 측정에서는 측정 결과를 국제단위계인 SI와 연결하는 것이 중요한 목표가 됩니다.

예를 들어

• 압력: Pa
• 온도: K
• 전류: A
• 전압: V
• 질량: kg
• 시간: s

등이 있습니다.

측정소급성 체계에서는 이러한 단위가 상위 측정표준을 거쳐 현장의 측정 결과까지 전달됩니다.

따라서 현장에서 보는

10.00 bar

또는

20.000mA

라는 숫자는 단순히 계측기 화면에 표시된 숫자라기보다 적절한 측정체계가 구축되어 있다면 상위 측정표준과 연결된 결과로 이해할 수 있습니다.

Calibration Chain에서 측정불확도는 어떻게 달라질까

측정표준의 단계가 내려갈수록 측정 결과에는 각 단계의 불확도 요소가 영향을 줍니다.

개념적으로

상위 표준 → Reference Standard → Working Standard → 현장 계측기

순서로 내려오면서 각 교정 단계마다 측정불확도가 평가됩니다.

따라서 Traceability는 단순한 장비 목록이 아니라 각 단계의 측정불확도까지 포함하는 연결 구조로 이해하는 것이 중요합니다.

이 때문에 계측기의 Calibration Tolerance가 매우 작다면 Reference Standard 역시 충분히 낮은 측정불확도를 가진 장비가 필요합니다.

Reference Standard 선택 시 확인할 항목

교정용 기준기를 선택할 때는 단순히 사양서의 Accuracy 숫자 하나만 확인하기보다 다음 항목을 함께 살펴보는 것이 좋습니다.

1. 측정범위가 교정 대상에 적합한가
2. Accuracy와 측정불확도가 충분한가
3. 필요한 분해능을 갖추고 있는가
4. 해당 기준기의 교정 상태가 유효한가
5. 상위 측정표준과 Traceability가 확보되어 있는가
6. 환경조건이 사용 목적에 적합한가
7. 필요한 Calibration Point를 안정적으로 발생하거나 측정할 수 있는가

Traceability Chain이 끊어질 수 있는 경우

측정소급성은 한 번 확보했다고 영구적으로 유지되는 개념이 아닙니다.

예를 들어 다음과 같은 상황은 추가적인 검토가 필요할 수 있습니다.

• 기준기의 교정 상태를 확인할 수 없음
• 기준기의 식별번호가 기록되지 않음
• 상위 교정 이력을 추적하기 어려움
• 측정불확도에 대한 정보가 부족함
• 부적절한 기준기를 사용함
• 기준기의 이상이 교정 후 발견됨

특히 기준기의 이상이 나중에 발견된 경우 그 기준기로 과거에 교정한 계측기 결과에 영향이 있었는지 검토할 필요가 있을 수 있습니다.

Traceability를 관리하는 이유는 결국 측정값을 설명하기 위해서다

현장에서 Traceability를 관리하는 가장 큰 이유는 단순히 교정성적서를 보관하기 위해서가 아닙니다.

어떤 측정 결과에 대해

“이 숫자를 왜 믿을 수 있는가?”

라는 질문을 받았을 때 그 근거를 설명할 수 있어야 하기 때문입니다.

예를 들어 제품 품질과 관련된 온도가 100.2℃로 기록되어 있다면

• 어떤 온도센서로 측정했는가
• 해당 센서는 언제 교정했는가
• 어떤 Reference Standard를 사용했는가
• 기준기는 어떤 상위 표준과 연결되어 있는가
• 측정 결과의 불확실성은 어느 정도인가

를 필요한 수준까지 추적할 수 있어야 합니다.

이것이 Traceability가 계측관리에서 중요한 이유입니다.

Traceability와 Reference Standard 핵심 정리

두 개념을 다시 정리하면 다음과 같습니다.

Traceability

측정 결과가 문서화된 교정의 연결고리를 통해 상위 측정표준과 연결되는 성질입니다.

핵심은

• 끊어지지 않는 교정 연결
• 각 단계의 측정불확도
• 기록과 식별
• 상위 측정표준과의 연결

입니다.

Reference Standard

다른 측정표준이나 계측기를 교정하기 위해 기준으로 사용하는 측정표준입니다.

Reference Standard 역시 별도의 관리와 교정이 필요하며 그 자체도 상위 측정표준과 연결되어야 합니다.

결국

Reference Standard는 측정값을 비교하기 위한 기준이고, Traceability는 그 기준이 어디까지 어떻게 연결되어 있는지를 설명하는 체계

라고 이해하면 두 개념의 차이가 가장 명확합니다.

교정성적서를 검토할 때도 단순히 Traceability라는 문구를 찾는 데서 끝내기보다 어떤 기준기로 측정했고, 그 기준기는 어디에 연결되며, 측정불확도는 어느 정도인지까지 확인하면 교정 결과를 훨씬 정확하게 해석할 수 있습니다.

참고자료

• ISO/IEC 17025, ILAC 계측소급성 자료
